Труба ППУ в полиэтиленовой оболочке

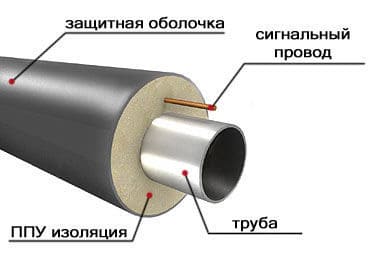

Предварительно изолированные трубы и фасонные изделия представляют собой жесткую конструкцию "труба в трубе":

Предварительно изолированная труба• внутренняя стальная труба воспринимает давление и температуру теплоносителя,
• полиэтиленовая оболочка выполняет функцию защиты конструкции от проникновения грунтовых, атмосферных вод и механических повреждений,
• пенополиуретан выполняет функцию тепловой изоляции стальной трубы

Элементы трубопровода имеют свободные от изоляции концы длиной 150 мм для для труб от D 32 мм до D 219 и длиной 210 мм для труб от D 273 мм до D 1020 мм.

Трубы и фасонные изделия оснащены медными проводами D 1,39 мм системы ОДК, предназначенной для диагностирования состояния трубопровода и целостности сигнального контура, выполнения поиска дефектов.

Технические характеристики материалов

Для изоляции используются стальные трубы, качество которых подтверждено сертификатом заводом - изготовителя, D от 32мм до 1020мм , длиной до 12м, удовлетворяющие правилам устройства и безопасной эксплуатации трубопроводов пара и горячей воды.
Соединение труб и фасонных деталей должно производиться сваркой встык с полным проваром (проплавлением).
Для поперечных стыковых сварных соединений длина свободного прямого участка в каждую сторону от оси шва должна быть не менее 130 мм с учетом свободных от изоляции концов фасонных изделий.

Полиэтиленовая труба-оболочка

Полиэтиленовая оболочка предохраняет слой ППУ-изоляции от воздействия влаги, механических повреждений, защищает стальную трубу от блуждающих токов, тем самым уменьшая коррозию металла.
Оболочка изготавливается из полиэтилена высокой плотности марки 273-79 методом экструзии. Использование этого материала при производстве гидрозащитной оболочки обусловлено тем, что такой тип изоляции наиболее эффективен для подземной прокладки труб.

Система оперативного дистационного контроля (ОДК)

Система ОДК предназначена для контроля состояния теплоизоляционного слоя и выявления мест его увлажнения. Намокание пенополиуретановой изоляции может быть связано с утечками теплоносителя или вследствие повреждения внешней оболочки.
Система ОДК позволяет снизить расходы на ремонтные работы теплосетей в 2-3 раза.
Основной принцип работы системы ОДК основан на изменении электропроводности теплоизоляционного слоя при увлажнении изоляции. Контроль состояния изоляции заключается в измерении сопротивления изоляции сигнальных проводов, проложенных между стальной трубой и трубой- оболочкой.

Транспортирование, погрузка и разгрузка, а также складирование и хранение выполняется согласно рекомендаций завода- изготовителя.
