Трубы ППУ – описание, производители, характеристики и размеры

2 апреля 2020

Трубы ППУ – что это такое?

Трубы в пенополиуретановой изоляции (ППУ изоляция) – это конструкция, изготовленная по принципу «труба в трубе», т.е. состоит из двух труб: внутренняя рабочая (несущая) и наружная защитная (оболочка), промежуток между которыми заполнен пенополиуретаном.

В двух словах, труба ППУ – это стальная труба, имеющая дополнительную защиту в виде теплоизолирующего слоя, функции которого выполняет пенополиуретан. Защитная гидроизоляционная оболочка из полиэтилена или из оцинкованной стали продлевает срок безаварийной службы и расширяет сферу применения.

Технология производства труб ППУ

  • изготовление труб ППУ возможно только в заводских условиях, где на стальную трубу напыляется пенополиуретан, который в свою очередь покрывается оболочкой из оцинкованной стали или слоем полиэтилена (в полиэтиленовой оболочке). Регламентируется порядок изготовления труб ГОСТом 30732-2001. Окончательно стандарт был утвержден и рекомендован к применению только в 2006 г., поэтому часто встречается название трубы ППУ ГОСТ 30732 2006. Стоит отметить, что нормативы стандарта распространяются только на ППУ ПЭ. Производство труб ППУ в оцинкованной оболочке не регламентируется;
  • утепление труб ППУ изоляцией. Предполагает нанесение на трубу пенополиуретана или упаковка в скорлупу ППУ. Нанесение пенополиуретана более популярный вариант для эксплуатируемых труб, т.к. появляется возможность выполнить утепление уже смонтированных трубопроводов. К тому изоляция труб пенополиуретаном более экономичный вариант.
  • ППУ скорлупы для труб – представляют собой оболочку, из вспененного полиуретана, состоящую из одной, двух или нескольких частей (цилиндр, полуцилиндр, сборные элементы). Габариты пенополиуретановой скорлупы: длина 1 м.п., толщина варьируется. Использование скорлупы дает возможность утеплить трубу без применения оборудования по напылению ППУ. Технология монтажа предусматривает фиксацию ППУ скорлупы на трубе с использованием стяжек.

Этапы производства труб ППУ

Для понимания, чем обусловлены высокие эксплуатационные свойства труб в ППУ изоляции кратко рассмотрим, как проходит их производство:

  • входной контроль. Проверяется на соответствие стандартам входящее сырье и другие составляющие компоненты: полиэтилен, ППУ система, сталь, датчики ОДК и т.п.;
  • производство пенополиуретановой оболочки;
  • монтаж стальной трубы в оболочке. Включает также установку проводников ОДК;
  • наливка пенополиуретана;
  • исходящий контроль. Вся продукция должна быть протестирована на соответствие нормам и стандартам.
  • Именно такие этапы производственного цикла проходит труба на крупных отечественных заводах.

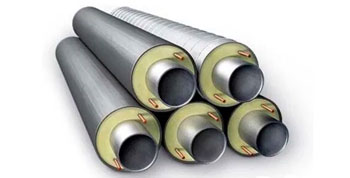

Конструкция трубы ППУ (устройство)

В состав изолированной трубы входит три слоя:

  • основная (рабочая) стальная труба. Применяются трубы, соответствующие требованиям ГОСТ 3262-78, 8732-78, 10705-80, ГОСТ 30732-2006, СНиП 3.05.03-85;
  • теплоизоляционный материал – ППУ изоляция. Теплоизоляция обеспечивается напылением пенополиуретана. Этот инновационный материал отличается от традиционных изоляторов (например, стекловаты), низким коэффициентом теплопроводности, гигроскопичностью, долговечностью. Теплоизоляционный материал должен соответствовать ГОСТ 30732-2006. При этом должно соблюдаться важное требование – хорошая адгезия с материалом рабочей трубы и оболочки. Допустимое смещение (осевой сдвиг) – 0,14 МПа (t=23°C);
  • оболочка ППУ изоляции. В качестве таковой применяется полиэтилен низкого давления черного цвета (регламентируется ГОСТ 18599-2001) или оцинковка (регламентируется ГОСТ 52246-2004) – стальная защитная оболочка (выполненная из штрипса оцинкованного). Вид оболочки отмечается при маркировке изделия;
  • система ОДК (это составная часть более прогрессивных видов труб). Труба ППУ с ОДК (СОДК) – это труба в пенополиуретановой изоляции, которая оснащена системой оперативного дистанционного контроля.

Установка ОДК дает возможность получать информацию в режиме реального времени о возможных дефектах:

  • повреждение основной трубы;
  • повреждение трубы-оболочки;
  • нарушение работы сигнального провода;
  • неправильно смонтированные стыки ППУ труб (провода плохо соединены между собой).

ОДК позволяет мониторить состояние трубопровода на конкретном участке или по всей трубопроводной трассе.

Примечание. ОДК монтируется в трубы ППУ в оболочке из полиэтилена. Что касается труб в оболочке из оцинкованной стали, то в этом случае наличие ОДК обсуждается с заказчиком. А специфика монтажа медной проволоки контроля заключается в том, что присутствует три, а не два, сигнальных провода.

Сфера применения труб ППУ

  • прокладка тепловых сетей (системы горячего водоснабжения, отопления и теплотрассы);
  • прокладка систем водоснабжения и водопроводов;
  • прокладка промышленных сетей;
  • газодобывающая промышленность (перемещение газа);
  • нефтеперерабатывающая промышленность (транспортировка и переработки нефтепродуктов).

Виды труб с ППУ изоляцией

Широкая сфера применение и возможность использования разного материала для формирования защитной внешней оболочки трубы дает возможность изготовления двух из разновидностей. Информация о назначении и составе трубы содержится в маркировке. Выделяют типы и виды:

  • труба ППУ в полиэтиленовой оболочке (труба ППУ ПЭ). В данном случае для защиты теплоизоляционного материала используется полиэтилен. Разработаны для прокладки в подземных бесканальных и канальных трубопроводах. Некоторые производители маркируют такой вид – трубы Ст ППУ ПЭ, это означает, что в качестве рабочей выступает стальная труба с оболочкой из полиэтилена;
  • трубы ППУ в оцинкованной оболочке (труба ППУ ОЦ). Функция защиты утеплителя делегирована оцинкованному материалу, который навит в кожух (оболочка, футляр). Применяются для надземной прокладки трубопроводов (воздушная прокладка). В этом случае полиэтилен неспособен выполнять защитные функции, т.к. разрушается под воздействием ультрафиолета и прочих внешних факторов. Оболочка из оцинкованной стали лучше справляется с защитой именно в этих условиях.

Различаются трубы и в зависимости от толщины изоляции, которая в них применена:

1 ППУ – стандартный тип изоляции. Пригоден для прокладки в регионах с умеренным климатом. В этом случае трубы маркируются следующим образом: 1 ППУ ПЭ (в полиэтиленовой оболочке) или 1 ППУ ОЦ (в оцинкованной оболочке);

2 ППУ – усиленный тип изоляции. Разработан для районов с холодным климатом. Продукция обозначается 2 ППУ ПЭ или 2 ППУ ОЦ.

Фасонные изделия для труб ППУ

Монтаж труб ППУ выполняется с использованием фасонных изделий.

Наиболее востребованными из перечисленных являются:

  • стальные трубы ППУ;
  • отводы, колена, изгибы;
  • скорлупа ППУ;
  • теплоусадочные манжеты (позволяют обеспечить герметичность места стыка труб);
  • опоры труб ППУ;
  • неподвижные опоры. Позволяют обеспечить устойчивость трубы на прямом участке теплотрассы;
  • скользящие опоры. Используется при монтаже труб воздушным (наземным) способом. Скользящая опора позволяет трубе двигаться, компенсируя расширение, вызванное воздействием внешних факторов.

Такое разнообразие фасонных элементов позволяет реализовать прокладку систем разной сложности и выполнить надежное соединение труб между собой.

Преимущества труб с ППУ изоляцией

  • пенополиуретановая изоляция труб позволяет существенно уменьшить потери тепла. Максимальная утечка тепла составляет всего 4%, тогда как стальные трубы с традиционной теплоизоляцией имеют теплопотери в пределах 20-25%;
  • высокая степень надежности;
  • снижение потерь тепла при передаче теплоносителя на 35-40%;
  • устойчивость к температурному режиму. Применимы в диапазоне наружных температур от -80 до +130 °С;
  • устойчивость к воздействию влаги;
  • неподверженность коррозии без дополнительной обработки;
  • высокая скорость укладки. Монтаж труб ППУ выполняется надземным, подземным и канальным способом. Возможна подземная бесканальная прокладка на глубину до 1 м.п. Такой способ укладки предусматривает устройство трубопровода непосредственно в траншее, в применении железобетонных лотков нет необходимости;
  • экологическая безопасность;
  • устойчивость к гниению;
  • существенное снижение затрат на строительство, обслуживание и ремонт теплотрасс;
  • возможность контроля состояния системы (благодаря наличию системы оперативного дистанционного контроля);
  • антивандальность. Теплоизолятор с труб ППУ практически невозможность украсть и использовать повторно;
  • увеличение срока эксплуатации теплотрассы.

ППУ трубы в Алматы
